لوله برق PVC و اتصالات آن

بشر دانش زیادی در مورد سیستم های کانال کشی کسب کرده است. همانطور که می دانید تأمین برق در تأسیسات خانگی یا صنعتی از موارد بسیار مهم و قابل توجه است. اما در مورد لوله برق چطور؟

استفاده از مواد مناسب و سازگار در لوله کشی برق از نکات اولیه و استاندارد این صنعت است و اگر به خوبی انتخاب نشوند احتمال بروز حوادث مرگبار را به دنبال خواهد داشت. لوله کشی نادرست برق می تواند به سیم های برق آسیب وارد کند و در موارد شدید تر احتمال برق گرفتگی و آتش سوزی یا قطع برق وجود دارد.

در طول ده سال گذشته بیش از هزار کارگر و تکنسین برق جان خود را در اثر برق گرفتگی از دست داده اند. کارگران صنعت ساختمان بیش از نیمی از این مرگ و میرها را به خود اختصاص داده اند. ۳۵ درصد از آنها در صنایع نصب و نگهداری و تعمیرات سیستم برق مشغول به کار بوده اند. با انتخاب لوله برق مناسب از کارگران و ساکنین ساختمان و محل کار خود حفاظت کنید. تجهیزات صنعت آذر کیان تجارت تبریز کیفیت و دوام لوله برق را تضمین می کند و می کوشد تا با انتخاب بهترین برندها، مرغوب ترین لوله های برق را در اختیار شما عزیزان قرار دهد. در این مطلب تلاش کرده ایم تا اصول اولیه لوله های برق PVC را با شما مخاطبین عزیز سایت تجهیزات صنعت به اشتراک بگذاریم و به مهمترین سوالات این بخش پاسخ دهیم.

فهرست مباحث لوله برق PVC  و اتصالات آن

• لوله برق PVC چیست؟
• تفاوت لوله پلیکا و لوله برق PVC چیست؟
• لوله PVC چگونه کار می کند و چه مزایایی در کاربردها دارد؟
• لوله پی وی سی چه اندازه ای دارد؟
• آیا PVC قابل بازیافت است؟
• اتصالات لوله پی وی سی و عملکرد آنها چیست؟

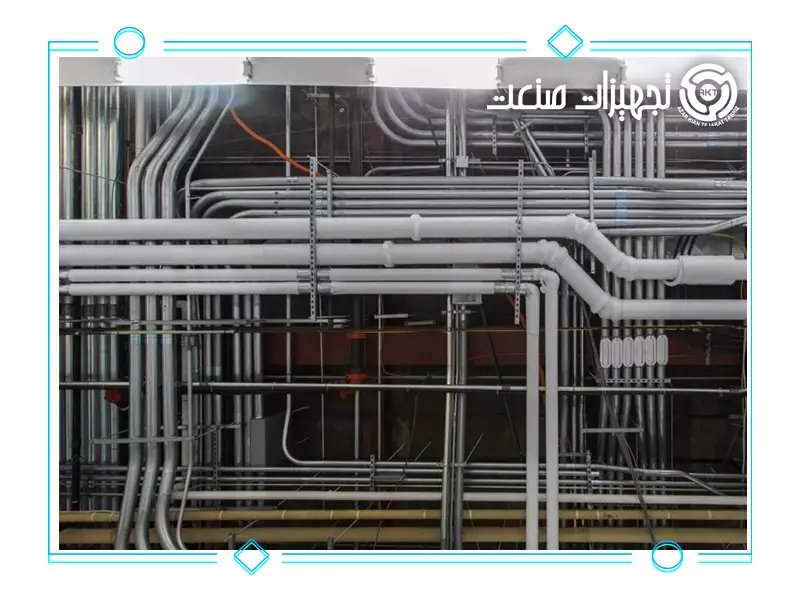

لوله برق PVC چیست؟

PVC مخفف پلی وینیل کلراید است که یک رزین مصنوعی مقاوم در برابر مواد شیمیایی محسوب می شود. از حدود ۹۰ سال قبل تا کنون، این ماده پلاستیکی برای محافظت از برق در خانه‌ها، مخابرات و تأسیسات استفاده شده است. لوله برق پی وی سی معمولاً به عنوان یک لوله سفت و سخت برای رزوه‌بندی و محافظت از سیم‌ها در برابر خوردگی و نشت الکتریکی شناخته می‌شود. یکی از اساسی ترین کارهای ساخت و ساز، سیم کشی برق است. به منظور محافظت از سیم های برق در زمان سیم کشی، از لوله برق PVC استفاده می کنند. به دلیل ضخامت متنوع سیم، لوله های برق پی وی سی نیز برای انطباق با آرایش سیم کشی، در قطرها و اندازه های مختلف وجود دارند. لوله برق PVC آتش سوزی و اتصال و جرقه ها را از بین می برد و در برابر خوردگی، رطوبت و نور خورشید مقاومت می کند، بنابراین به صورت ویژه برای پروژه هایی که در فضای باز و برای محافظت از سیم ها و کارگران طراحی می شود، گزینه مناسبی است. آذر کیان تجارت تبریز با در اختیار داشتن تکنسین های ماهر در حوزه برق و سیم کشی ساختمان، آماده هرگونه مشاوره و تأمین لوله های برق به صورت عمده و خرده و ارسال آن به تمام نقاط کشور هستند. (بازگشت به فهرست)

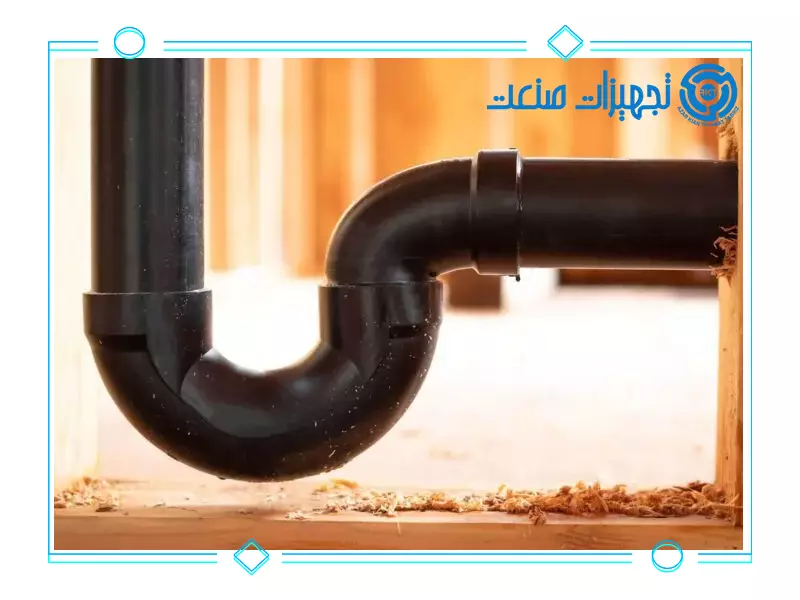

تفاوت لوله برق PVC و لوله آب PVC چیست؟

این دو اصطلاح تقریباً شبیه هم هستند. اگر چه لوله برق پی وی سی و لوله آب PVC هر دو از یک پلاستیک ساخته شده اند، اما یک چیز نیستند و نباید برای کاربردهای یکسان استفاده شوند. هر یک از این دو لوله فقط باید در محیط مناسب استفاده شود. لوله های آب PVC به طور کلی در کاربردهای لوله کشی آب و لوله های برق PVC عموماً در کاربردهای الکتریکی استفاده می‌شوند. حالا بیایید بررسی کنیم که چرا اینطور است؟ در ادامه به پنج تفاوت اصلی لوله برق پی وی سی و لوله آب PVC آورده شده است.

تست فشار

لوله آب PVC از نظر فشار تست می شود و به همین دلیل به آن لوله فشار PVC نیز می گویند. درجه فشار معمولاً روی لوله های آب PVC چاپ می شود. آب از طریق لوله های PVC عبور می کند، بنابراین باید فشار آب را تحمل کند و به همین دلیل است که آزمایش شده و از نظر فشار رتبه بندی می شود. از سوی دیگر، لوله برق PVC برای سیم کشی ساخته شده اند و این لوله ها از نظر فشار آزمایش نمی شوند. بنابراین لوله برق PVC برای استفاده در سیستم لوله کشی تأیید نشده است چون عدم آزمایش فشار احتمال نشتی آب را بیشتر می کند.

ضخامت دیواره لوله

لوله های آب PVC دیواره های ضخیم تری نسبت به لوله های برق پی وی سی دارند. ضخامت اضافه شده تضمین می کند که لوله آب به اندازه کافی قوی است تا در برابر خم شدن مقاومت کند و سالم و دست نخورده باقی بماند. در حالی که لوله برق PVC تحمل فشار لازم ندارد. بنابراین دیوارهای آنها ضخیم نیستند.

رنگ لوله پی وی سی

لوله پی وی سی که برای لوله کشی آب استفاده می شود معمولاً سفید است در حالی که لوله PVC برق معمولاً خاکستری است.

تخریب اشعه ماوراء بنفش

لوله PVC لوله کشی آب عموماً در زیر زمین یا داخل خانه قرار دارد. وقتی به مدت طولانی در معرض اشعه ماوراء بنفش قرار می گیرد تخریب می شود. بنابراین استفاده از آن در پشت بام ها مناسب نیست. لوله های آب PVC شکننده هستند و در صورت قرار گرفتن در معرض آفتاب ممکن است ترک بخورند. اما لوله برق PVC برای قرار گرفتن در معرض اشعه ماوراء بنفش آزمایش و رتبه بندی شده است، به این معنی که برای کاربردهای خارج از منزل که در آن کابل های برق باید در پشت بام ها یا کناره های ساختمان ها اجرا شوند، مناسب است.

مخروطی شدن لوله

لوله پی‌وی‌سی آب به نر و ماده و چسب پی وی سی برای اتصال تکه‌های جداگانه به همدیگر نیاز دارند. در حالی که لوله پی وی سی الکتریکی معمولاً دارای انتهایی گشاد شده است که به لوله های جداگانه اجازه می دهد تا به راحتی بدون استفاده از کوپلر به یکدیگر متصل شوند.

اکنون می دانید که لوله پی وی سی آب برای حمل آب در کارهای لوله کشی استفاده می شود و لوله PVC برق عموماً برای سیم کشی استفاده می شود یا می تواند در مکان هایی استفاده شود که در معرض اشعه ماوراء بنفش قرار می گیرد. (بازگشت به فهرست)

لوله برق PVC چگونه کار می کند و چه کاربردی دارد؟

• معمولا در ضخامت های مختلف دیوار موجود است.
• مقرون به صرفه تر از لوله های دیگر مانند EMT (لوله فلزی الکتریکی) یا IMC هستند.
• سبک‌تر، همه‌کاره‌تر و نصب شان آسان‌تر است.
• در مکان های بتنی یا مرطوب کاملاً کار می کند. (بازگشت به فهرست)

لوله برق پی وی سی چه اندازه ای دارد؟

اگر قصد دارید سیم کشی خانه یا آپارتمان را انجام دهید، لوله های پی وی سی با یک قطر خاصی را نیاز دارید. اگر کار شما صنعتی و در فضای باز است، ممکن است نیاز به استفاده از لوله برق با قطر بیشتر داشته باشید. لوله برق محافظت بالایی از سیم و کابل ها در برابر ضربه، رطوبت و بخارات شیمیایی ایجاد می کند. برای سیم کشی مقرون به صرفه، معمولاً تعداد، اندازه و انواع مختلفی از سیم و کابل ها را در داخل یک لوله برق می کشیم.

این طراحی نه تنها ساده است، بلکه هزینه اجرای چندگانه و کابل های کامپوزیت را نیز کاهش می دهد. اگر به لوله برق پی وی سی تجهیزات صنعت آذر کیان تجارت علاقه مند هستید، با ما تماس بگیرید از مشاوره همکاران خبره ما بهره مند شوید. (بازگشت به فهرست)

آیا لوله برق PVC قابل بازیافت است؟

بله قابل بازیافت است، اما هزینه بازیافت آن بسیار بالاست. لوله برق پی وی سی مانند سایر پلاستیک ها اغلب پس از پایان عمر و حذف آن، با ناخالصی های زیادی همراه است و قبل از بازیافت نیاز به تفکیک دارد. روش های قبلی بازیافت فیزیکی و بازیافت احتراق دیگر منسوخ شده اند. مواد پلاستیکی بازیافت شده قبلی کیفیت بالایی ندارند چون که تفکیک آنها دشوارتر است. مورد دوم اینکه بازیافت لوله برق PVC برای محیط زیست مضر است چون گازهای مضر زیادی در فرآیند سوزاندن پی وی سی برای آلودگی محیط زیست آزاد می شود. بنابراین در حال حاضر فقط می توان از روش های بازیافت شیمیایی برای انجام این کار استفاده کرد. بازیافت مواد شیمیایی می تواند کیفیت بالاتری از بازیابی را به دست آورد، اما هزینه آن بالا است. ثانیاً، کیفیت PVC بازیافت شده به خوبی مواد اولیه نیست. برای همین فقط بازیافت PVC در موارد کم تقاضا مانند زیره کفش، لوله های زهکشی کشاورزی و غیره استفاده می شود.

البته آنچه توضیح داده شد یک موقعیت ایده آل است. بهتر است در داخل کارخانه فقط مواد اولیه استفاده شود. برخی از کارخانه ها این ماده بازیافتی را خریداری می کنند و آن را با درصد مشخصی از مواد کاملاً جدید مخلوط می کنند که از نظر ظاهری قابل تشخیص نیست، اما خواص فیزیکی آن با مواد ساخته شده از مواد صد درصد جدید بسیار متفاوت است. به همین دلیل است که آذر کیان تجارت تبریز بیش از ده سال است که روی فروش لوله های برق PVC مرغوب تمرکز داشته و ما تا به حال هیچ شکایتی از مشتریان خود در این زمینه نداشته ایم. (بازگشت به فهرست)

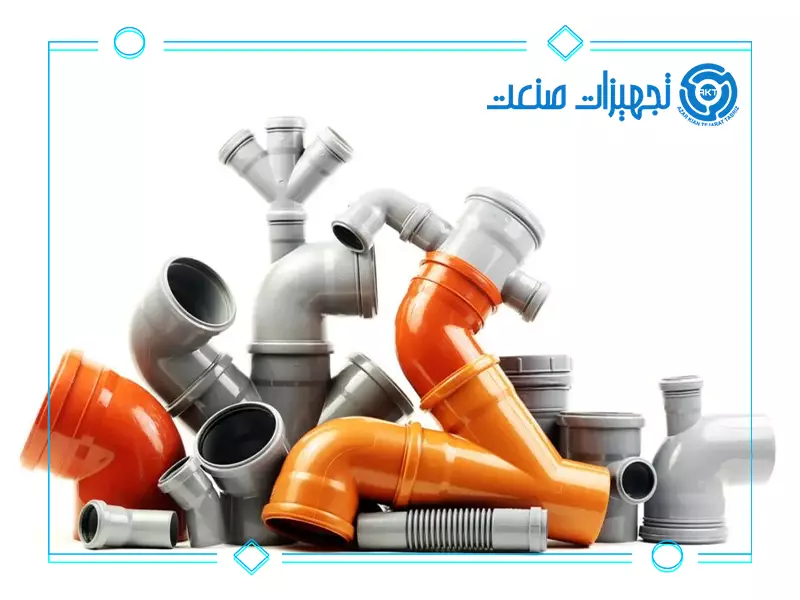

اتصالات لوله پی وی سی و عملکرد آنها چیست؟

به منظور لوله کشی برق تأسیسات نیاز به اتصالات متفاوتی هست. اتصالات لوله برق در دو نوع اتصالات سازه ای و اتصالات بین لوله ای هستند. اتصالات برق سازه ای از جمله بست اسپیت، بست چنگالی و ریل سی چنل و اتصالات برق بین لوله ای شامل بوشن، زانو و سه راهی درب دار هستند. هر کدام از این اتصالات در محل مناسب استفاده می شوند و بدون اتصالات لوله برق، امکان لوله کشی برق غیر ممکن است.

تفاوت میان اتصالات لوله برق سازه ای و بین لوله ای

لوله های برق در جاهایی مثل سقف یا دیوار نصب می شوند. برای نصب لوله های برق به سقف یا دیوار لازم است از اتصالات سازه ای استفاده شود. برای نصب لوله برق زیر سقف از سی چنل و بست اسپیت و بست چنگالی در سایزهای مختلف استفاده می کنند. کار اصلی اتصالات سازه ای لوله برق، حفاظت و نگهداری لوله ها و کابل ها در ارتفاعات بالاتر است. در حالی که اتصالات بین لوله‌ای به منظور تغییر جهت و یا انشعاب گیری لوله برق مورد استفاده واقع می شوند. مثلا اتصالات لوله برق زانویی برای تغییر زاویه مثلاً ۹۰ درجه در مسیر لوله برق کاربرد دارد. یا اتصالات سه راهی در سه مسیر متفاوت لوله برق را هدایت می کند.

بست اسپیت

بست اسپیت در ردیف اتصالات پر کاربرد لوله برق است که به منظور معلق نگه داشتن لوله برق استفاده می شود. بست اسپیت دو تکه دارد که در هر دو طرف با پیچ به هم وصل می گردد. شکل گرد آن باعث می شود لوله های برق را به صورت کامل در میان گرفته و آن ها را محکم و ثابت در ارتفاع نگه میدارد. سایزبندی های مختلف بست اسپیت وجود دارد که بر اساس سایز لوله برق به فروش می رسد. در قسمت وسط بست اسپیت سوراخی برای عبور مفتول رزوه‌ای تعبیه شده است. بست اسپیت به صورت مستقیم به سی چنل سقف متصل می شوند تا لوله برق را زیر سقف نگه دارند.

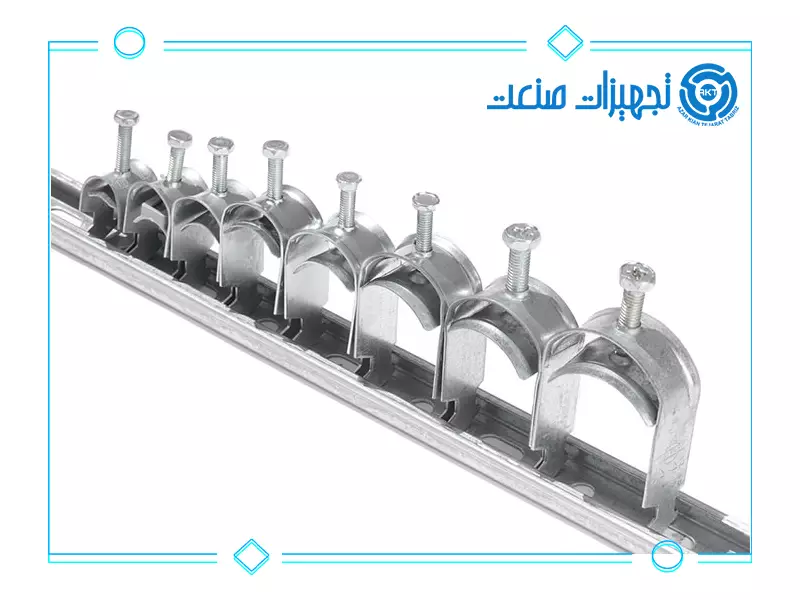

بست چنگالی لوله برق

بست چنگالی لوله برق، لوله برق را توسط سی چنل به سازه متصل می کنند. بست چنگالی شکلی مانند حرف U دارد و در دو مدل بست چنگالی ساده و بست چنگالی عایق دار به فروش می رسند. بست چنگالی دارای اندازه های مختلف است که مطابق با قطر کارگیر ارائه می شود. مثلاً بست چنگالی با قطر کارگیر ۴۴ تا ۴۸ میلی متر قادر هستند لوله برق با همین قطر را نگه دارند.

اتصالات سی چنل لوله برق

ریل بست چنگالی و یا همان ریل سی چنل مستقیماً به سازه وصل شده و روی آن انواع بست چنگالی سوار می شود. همانطور که قبلاً اشاره شد بست های اسپیت هم از طریق مفتول های رزوه ای گالوانیزه به سی چنل ها وصل می شوند. جنس و متریال ریل سی چنل از فولاد است و پوشش گالوانیزه گرم دارند که می توانند در محیط های پرتنش صنعتی و با رطوبت بالا دوام بیاورند. نوع دیگر سی چنل برای کابل کشی با سینی کابل، نیز وجود دارند.

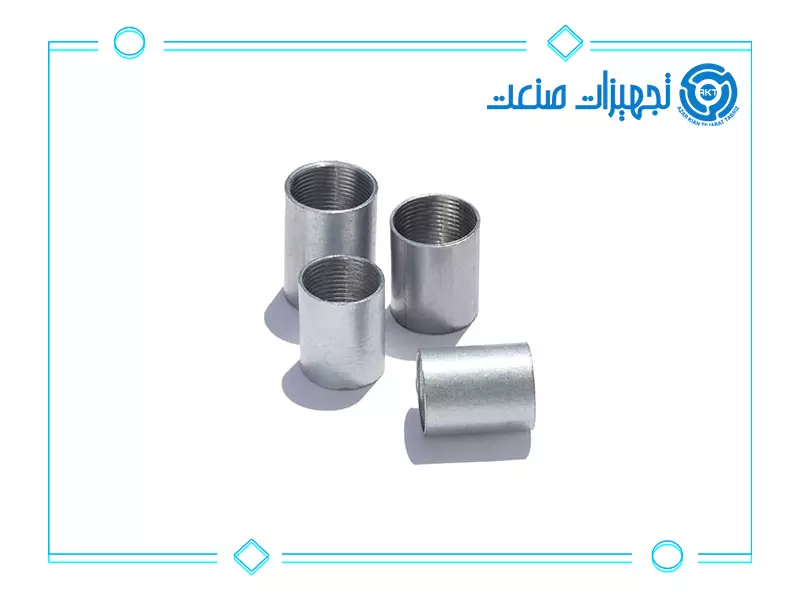

بوشن ها

بوشن برای اتصال دو لوله برق با سایز یکسان کاربرد دارد. همانطور که می دانید لوله برق در متراژ محدود تولید شده است و برای مسیرهای طولانی باید این لوله ها به هم متصل شوند. بوشن لوله برق برای همین کار استفاده می شود. بوشن لوله برق بدنه استوانه ای دارد و از دو سمت از داخل دارای رزوه است. رزوه ها لوله برق را از داخل بوشن پیچ می کنند.

اتصالات لوله برق زانویی و سه راهی درب دار

زانویی لوله برق و سه راهی درب دار، در خیلی جاها که لوله کشی برق وجود دارد دیده می شوند. به خاطر مجهز بودن به درب امکان این را فراهم می کنند تا اتصالات کابل داخل این سه راهی را مانند یک جعبه تقسیم کوچک مدیریت کنید. کاندولت نیز همین ویژگی‌ را دارد. درپوش سه راهی لوله برق با پیچ به بدنه متصل می شود. درب سه راهی باعث می شود رطوبت و گرد و غبار به داخل محفظه نفوذ پیدا نکنند. اگر در انتخاب اتصالات لوله برق شک دارید، با ما در آذر کیان تجارت تماس بگیرید. اتصالات لوله PVC بر اساس نحوه عملکرد آنها به شرح زیر است:

• بست لوله برق (Clamps): نگهداری لوله برق در دیوار یا سقف
• سه راهی درب دار (Tees): انشعاب‌گیری از لوله برق
• کپ لوله برق (Caps): مسدود کردن انتهای لوله برق
• اتصالات فلنجی (Flange Connections): اتصالات جدا شدنی
• زانویی لوله برق (Elbows): تغییر مسیر لوله برق
• مفصل لوله برق (Couplings): اتصال دو لوله به یکدیگر

خرید اتصالات لوله برق از آذر کیان تجارت

جهت خرید اتصالات لوله برق می توانید در ساعات اداری با کارشناسان آذر کیان تجارت تماس بگیرید تا با مراحل خرید و همچنین قیمت قطعات آشنا شوید. تکنسین های ماهر ما در واحد فروش آذر کیان تجارت آماده ارائه هرگونه مشاوره خرید به شما مشتریان عزیز هستند. (بازگشت به فهرست)
